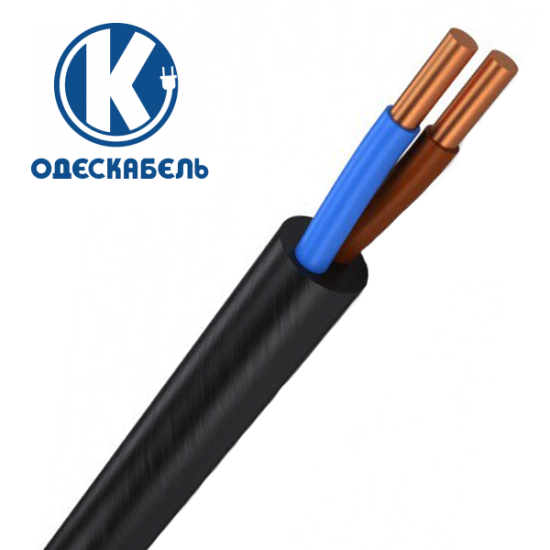

Кабель ВВГ НГ-LS 2х1.5 Одескабель

Силовий кабель являє собою дві мідні монолітні жили в кольоровий ізоляції з полівінілхлориду, що укладено паралельно в площині із спільною полівінілхлоридною оболонкою.

Кабель силовий типу ВВГ-П – з круглими (одножильними) мідними жилами, в плоскому виконанні, виготовляється Одеським кабельним заводом – Одескабель, Україна.

Кабель ВВГ використовують у передавальних і розподільних мережах, під час електромонтажу стаціонарних установок з напругою AC Uном. = 0,66кВ або 1 кВ, 50 Гц.

Стандарти і технічні умови

Технологія виготовлення силових кабелів ВВГ, матеріали, умови випробувань, експлуатації та монтажу відповідають вимогам міжнародних та вітчизняних стандартів: МЕК 502, ГОСТ 16442-80, ТУ У 31.3-05758730-024-2002.

Виконання:

ВВГнг-LS – оболонка жил з полівінілхлоридного (ПВХ) пластикату зі зниженим ступенем горючості, зі зниженим димогазовиділенням.

Будова:

- мідні однодротові струмопровідні жили силового кабелю мають круглий перетин і укладені поруч у площині;

- жили діаметром від 35 і до 240 кв. мм – багатодротяні;

- ВВГ 3х70 і з більшим діаметром – кабелі з секторними жилами;

- Ізоляція жил – ПВХ (ПВХ), оболонка кабелю також із полівінілхлориду (ПВХ).

Відмітне кольорове маркування ізоляції струмопровідних жил:

- блакитний (світло-синій) колір – для нульових жил (N);

- зелено-жовті поздовжні смуги – для жил заземлення (РЕ);

- для одножильних кабелів може бути ПВХ-ізоляція будь-якого кольору.

Для ізольованих ПВХ-пластикатом жил допускається цифрове маркування тисненням або друкуванням.

Технічні та експлуатаційні характеристики

Радіус вигину, допустимий при прокладці, мінімальний: для одножильного кабелю – х10Ø кабелю; для багатожильного кабелю – х7,5Ø кабелю.

Термін служби: мінімум 30 років.

Робоча температура: від -50 °С до + 50 °С.

Допустима мінімальна температура для прокладання (без підігріву): -15 °С.

Допустима температура при тривалому нагріванні: + 70 °С.
