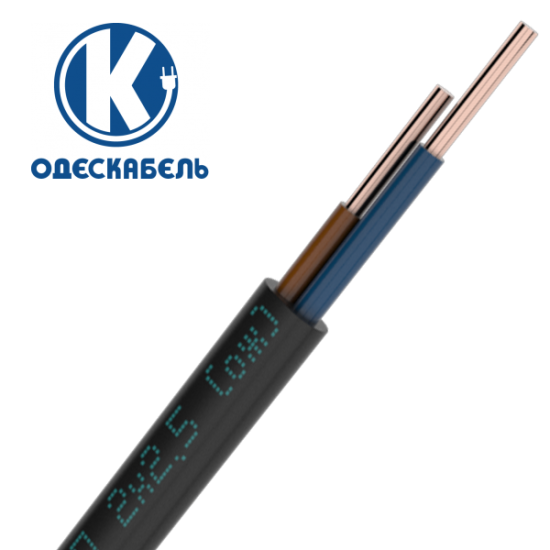

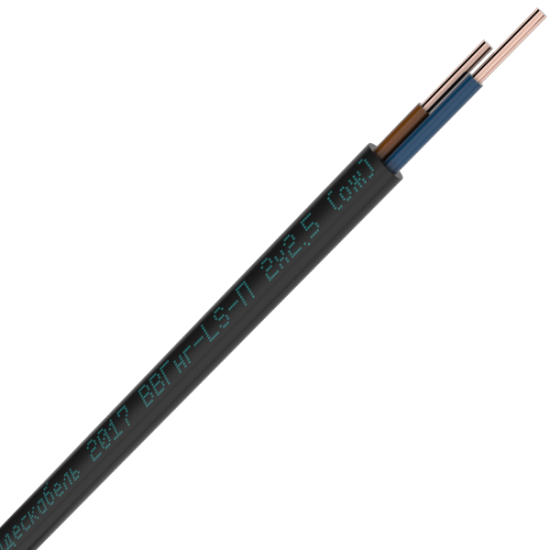

Докабель ВВГнг-LS-П 2х2,5 Одескабель

Силовий кабель є дві мідні монолітні жили в кольоровій ізоляції з полівінілхлориду, укладені паралельно в площині із загальною полівінілхлоридною оболонкою.

Кабель силовий типуВВГ-П– з круглими однодротовими (одножильними) мідними жилами, у плоскому виконанні, виробляється Одеським кабельним заводом – Одескабель, Україна.

КабельВВГвикористовується в передавальних та розподільчих мережах, для електромонтажу стаціонарних установок з напругою AC Uном.=0,66кВ або 1кВ, 50 Гц.

Стандарти та технічні умови

Технологія виготовлення силових кабелів ВВГ, матеріали, умови випробувань, експлуатації та монтажу відповідають вимогам міжнародних та вітчизняних стандартів: МЕК 502, ГОСТ 16442-80, ТУ У 31.3-05758730-024-2002.

Виконання:

ВВГНГ-LS– оболонка жив із полівінілхлоридного (ПВХ) пластикату зі зниженим ступенем горючості, зі зниженим димозавиділенням.

Будова

- мідні однодротяні струмопровідні жили силового кабелю мають круглий переріз і укладені поруч у площині;

- жили діаметром понад 35 і до 240 мм2 – багатодротяні;

- ВВГ 3х70 та з великим діаметром – кабелі з секторними жилами;

- ізоляція жил – полівінілхлоридна (ПВХ), оболонка кабелю – також із полівінілхлориду (ПВХ).

Відміннаколірне маркування ізоляціїструмопровідних жил:

- блакитний (світло-синій) колір – для нульових жил (N);

- зелено-жовті поздовжні смуги – для жил заземлення (РЕ).

- для одножильних кабелів може бути ПВХ-ізоляція будь-якого кольору.

Для ізольованих ПВХ-пластикатом жил допускається цифрове маркування тисненням чи друкуванням.

Технічні та експлуатаційні характеристики

Радіус вигину, допустимий під час прокладання, мінімальний: для одножильного кабелю – х10Ø кабелю; для багатожильного кабелю – х7,5Ø кабелю.

Термін служби: щонайменше 30 років.

Робоча температура: від -50 до +50°С.

Допустима мінімальна температура для прокладання (без підігріву): -15°С.

Допустима температура при тривалому нагріванні: +70°С.
