Силові кабелі з мідними жилами, з ізоляцією та оболонкою із полівінілхлоридних композицій зниженої пожежонебезпеки. Індекс нгд або LS в марках означає низьке димо-та газовиділення Low Smoke.

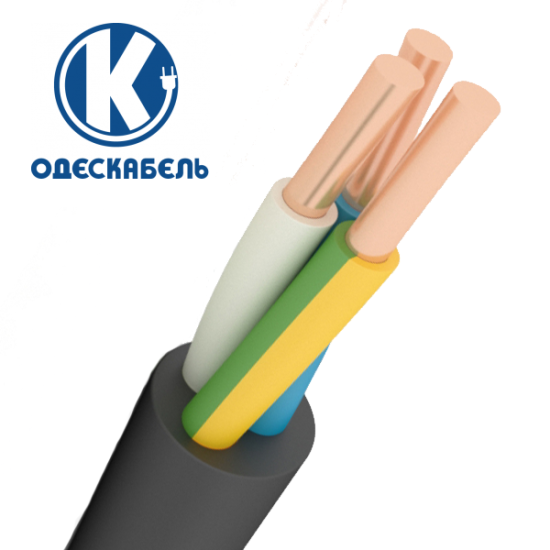

Конструкція:
1. Струмопровідна жила – мідна (ВВГнг-LS), однодротова або багатодротова, круглої або секторної форми, 1 або 2 класу за ГОСТ.
2. Ізоляція – із полівінілхлоридної композиції зниженої пожежонебезпеки. Ізольовані жили кабелів мають різне забарвлення. Номінальна товщина ізоляції відповідає 3.4 мм.
3. Кабелі виготовляють тільки трижильними.
4. Скручування – ізольовані жили кабелів скручені.
5. Заповнення – накладається по скрученим ізольованим жилам з невулканізованої гумової суміші зниженої пожежонебезпеки, заповнюючи проміжки між жилами, або при накладенні поясної ізоляції з одночасним заповненням проміжків між жилами з ПВХ-композиції зниженої пожежонебезпеки.
6. Поясну ізоляцію випресовано з ПВХ-композиції зниженої пожежонебезпеки.
7. Електропровідний екран накладено обмоткою зі стрічки, виготовленої із електропровідної прогумованої тканини номінальною товщиною 0.3 мм, з перекриттям, або з двох стрічок електропровідного кабельного паперу номінальною товщиною 0,12 мм з зазором.
8. Металевий екран – з двох мідних стрічок або з мідної фольги товщиною не менше 0.06 мм з зазором.
Розрахунковий перетин екрану для кабелів перетином жил до 120 кв. мм включно – 16 кв. мм, понад 120 кв. мм – 25 кв. мм.
9. Роздільний шар – дві стрічки з поліетилентерефталатної плівки, термоскріпленого полотна або іншого рівноцінного матеріалу з перекриттям.
10. Оболонка - з ПВХ-композиції зниженої пожежонебезпеки.
Застосування:
Кабелі, що не поширюють горіння, з низьким димо-та газовиділенням призначено для передавання і розподілення електроенергії в стаціонарних установках на номінальну змінну напругу 6000 В частотою 50 Гц.
Кабелі виготовляють для загальнопромислового застосування та атомних станцій при поставках на внутрішній ринок.
Кабелі призначено для експлуатації в кабельних спорудах і приміщеннях, в тому числі для використання в системах атомних станцій класів 2, 3 і 4.
Кабелі поширюють горіння при прокладанні у пучках.
Технічні характеристики:
- Вид кліматичного виконання кабелів УХЛ, категорія розміщення 5 по ГОСТ
- Діапазон температур експлуатації: від -30 °С до + 50 °С
- Відносна вологість повітря при температурі до + 35 °С: до 98%
- Прокладання і монтування кабелів без попереднього підігріву проводиться при температурі не нижче: -15 °С
- Мінімальний радіус вигину при прокладанні: 7.5 зовнішніх діаметрів
- Тривало допустима температура нагріву жил кабелів при експлуатації: + 70 °С
- Будівельна довжина кабелів для перерізів основних жил:
16-70 кв. мм – 450 м
95-120 кв. мм – 400 м
150 кв. мм і вище – 350 м.
